Glosario de diagnóstico automotriz: OBD2, DTC, ECU, J2534 y más

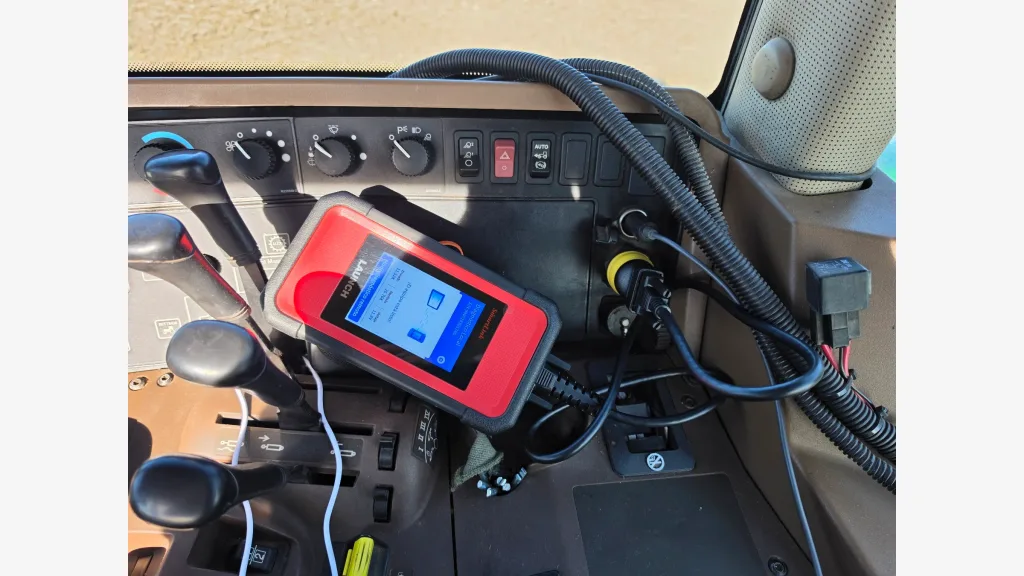

Si recién arrancás en diagnóstico automotriz, todo el vocabulario te marea. Te tiran un "leé el PID 0x0C del PCM por CAN-Bus" y querés salir corriendo. Esta guía te explica, en criollo, todos los términos que aparecen cuando trabajás con scanners y autos modernos.

OBD-II / EOBD

OBD-II (On-Board Diagnostics, segunda generación) es el estándar de diagnóstico obligatorio en autos de EE.UU. desde 1996 y en Europa desde 2001 (donde se llama EOBD). Define:

• El conector físico (el famoso DLC trapezoidal de 16 pines debajo del volante).
• Los protocolos de comunicación entre scanner y auto.
• Un conjunto mínimo de códigos de falla (DTCs) estandarizados.
• Los PIDs estándar (parámetros como rpm, velocidad, temperatura).

OBD-II te garantiza que un scanner básico puede leer al menos los datos de emisiones de cualquier auto desde 1996. Pero la mayoría de los autos modernos tienen muchísima más información disponible a través de protocolos propietarios (los que requieren scanners más serios para leer).

DTC (Diagnostic Trouble Code)

Es el código de falla que tira la ECU cuando algo anda mal. Formato típico: P0301.

• Primera letra: sistema afectado.
• P = Powertrain (motor / transmisión).
• B = Body (carrocería: vidrios, espejos, asientos).
• C = Chassis (suspensión, frenos, dirección).
• U = Network (red de comunicación entre ECUs).
• Segundo dígito: si es 0 es código genérico (mismo para todas las marcas); si es 1 es código específico del fabricante.
• Tercer dígito: subsistema (combustible, encendido, etc.).
• Últimos dos dígitos: número de falla específica.

Ejemplo: P0301 = Powertrain / genérico / encendido / falla de combustión en el cilindro 1.

DTC permanentes vs pendientes vs históricos

• Pendientes: detectados una vez, pero todavía no confirmados. La luz CHECK no se prende.
• Confirmados / activos: detectados varias veces. La luz CHECK se prende.
• Históricos: se detectaron en el pasado pero ya no están activos. Algunos scanners los borran al rato, otros los guardan más tiempo.
• Permanentes: confirmados, y solo se borran cuando se completan los monitores de readiness (sirve para evitar que se borren antes de la verificación de emisiones).

ECU (Electronic Control Unit)

Cualquier computadora del auto. Hoy un auto promedio tiene entre 30 y 80 ECUs: motor, transmisión, ABS, airbags, climatizador, asientos eléctricos, cierre centralizado, etc.

Cuando alguien dice "la ECU", normalmente se refiere a la del motor (también llamada ECM o PCM).

ECM, PCM, TCM, BCM

• ECM (Engine Control Module): controla solo el motor.
• PCM (Powertrain Control Module): controla motor + transmisión juntos (típico en autos americanos).
• TCM (Transmission Control Module): controla solo la transmisión automática.
• BCM (Body Control Module): controla luces, vidrios, cierre centralizado, etc.
• ABS / ESP module: controla frenos antibloqueo y control de estabilidad.
• SRS module: controla airbags y pretensores de cinturón.

J2534 / Pass-Thru

J2534 es un estándar SAE que define cómo una PC puede programar una ECU a través de un dispositivo "pass-thru" conectado al puerto OBD2. Es lo que permite hacer reflashing y chip tuning con herramientas que no son del propio fabricante.

Una herramienta J2534 (como un MongoosePro o un dispositivo similar) actúa como traductor universal entre la PC y la ECU. Sin J2534, para flashear una ECU necesitabas la herramienta específica del fabricante (un VAS5054A de VW, por ejemplo).

CAN-Bus

CAN (Controller Area Network) es el protocolo de comunicación interna del auto. Todas las ECUs están conectadas a una o varias redes CAN y se comunican entre sí.

Datos clave:

• Suele correr a 500 kbps (CAN-HS, alta velocidad para motor/ABS) o 125 kbps (CAN-LS, baja velocidad para confort).
• Usa dos cables (CAN-H y CAN-L) trenzados.
• Si una ECU falla, generalmente saca de servicio a todas las demás (típico cuando aparecen códigos U en muchos módulos).

PID (Parameter ID)

Cada dato en vivo que muestra el scanner se llama PID. Algunos estándar OBD-II:

• PID 0x05: temperatura del refrigerante.
• PID 0x0C: RPM del motor.
• PID 0x0D: velocidad del vehículo.
• PID 0x11: posición del acelerador.

Los scanners avanzados pueden leer miles de PIDs propietarios (los específicos de cada fabricante) además de los estándar.

Protocolos viejos: KWP, ISO 9141, J1850

Antes de que CAN se hiciera obligatorio en 2008, los autos usaban protocolos más simples:

• ISO 9141-2: protocolo K-Line típico de europeos hasta ~2003.
• KWP 2000 (ISO 14230): evolución del 9141, usado hasta ~2008.
• J1850 VPW: protocolo americano (GM, Chrysler).
• J1850 PWM: protocolo americano (Ford).

Un scanner moderno tiene que soportar todos estos protocolos para trabajar con autos pre-2008.

DoIP (Diagnostics over IP)

Es el futuro reciente del diagnóstico: comunicación con la ECU vía Ethernet (sí, cable de red común) en vez de CAN. Mucho más rápido. Lo usan BMW, Mercedes y VAG en autos desde aprox. 2018 para programación y diagnóstico avanzado.

VIN

Vehicle Identification Number, el número de chasis. 17 caracteres. Tiene codificado el país de origen, fabricante, modelo, año, planta y número de serie. Todos los scanners modernos lo leen automáticamente al conectarse.

TPMS

Tire Pressure Monitoring System (control de presión de neumáticos). Cada rueda tiene un sensor que transmite por radio a un módulo central. Cuando rotás las cubiertas o cambiás un sensor, hay que re-aprender los IDs, lo cual requiere un scanner con función TPMS o una herramienta específica.

EPB

Electronic Parking Brake (freno de mano eléctrico). En autos con EPB, no podés cambiar las pastillas de freno traseras sin antes liberar el actuador con un scanner. Si lo intentás a la fuerza, podés romper el motor del actuador.

DPF y AdBlue

• DPF (Diesel Particulate Filter): filtro de partículas en autos diésel modernos. Se tapa con el tiempo y requiere regeneración forzada vía scanner.
• AdBlue / SCR: sistema de reducción de emisiones NOx en diésel modernos. Usa un líquido (urea) que se inyecta en el escape. Si falla, el auto entra en modo limp o no arranca.

Lambda / O2

Sonda lambda (también llamada sensor de oxígeno O2). Mide la cantidad de oxígeno en los gases de escape para que la ECU ajuste la mezcla aire/combustible. Los autos modernos tienen dos sondas por banco: una pre-catalizador (control de mezcla) y otra post-catalizador (control de eficiencia del catalizador).

STFT y LTFT (Short / Long Term Fuel Trim)

Son los ajustes de combustible que hace la ECU en base a la lectura de las sondas lambda. Valores típicos:

• STFT: ajuste corto plazo, oscila rápidamente entre +5% y -5% en marcha normal.
• LTFT: ajuste largo plazo, debería estar entre +5% y -5%. Si vale +25%, hay un problema serio (entrada de aire, filtro de aire tapado, sonda lambda muerta, etc.).

MIL (Malfunction Indicator Lamp)

La luz de Check Engine. Si está fija, hay un DTC confirmado. Si parpadea, hay un misfire activo (falla de combustión) y tenés que parar el auto inmediatamente para no dañar el catalizador.

OEM

Original Equipment Manufacturer. Cuando se dice "herramienta OEM" o "diagnóstico OEM", se refiere a la herramienta oficial del fabricante (VCDS para VAG, ISTA para BMW, XENTRY para Mercedes). Son las que más profundo entran, pero son caras y suelen funcionar solo con esa marca.

Conclusión

Este glosario es solo el comienzo. El diagnóstico automotriz tiene cientos de términos más y se actualiza todos los años con tecnologías nuevas (eléctricos, híbridos, ADAS, vehículos conectados). Si querés profundizar, mirá nuestras capacitaciones o leé también nuestra guía para elegir un scanner.

Fuentes técnicas

• Frequently Asked Questions About On-Board Diagnostics — United States Environmental Protection Agency
• SAE J2534: Recommended Practice for Pass-Thru Vehicle Programming — SAE International
